Печь на твердом топливе

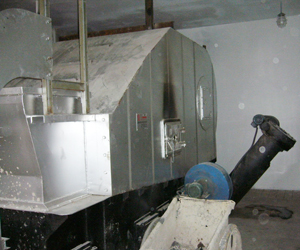

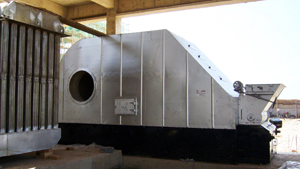

Печь на твердом топливе с высоким КПД серии RSL- I

Печь серии RSL-I может быть использована для сжигания древесных обломков (не более 50 мм), древесных гранул и шелухи, и оснащена механической топкой. При использовании двухступенчатого горения и двойной фильтрации пыли получается чистый, горячий дым и газ. Печь широко применяется для сушки непищевых материалов, таких как опилки, зерна, корма, птичий помет, отбросы и формовочный песок.

В конструкцию печи входят: автоматический ковшовый элеватор для подъема топлива, автоматический приемник топлива, корпус печи и электрошкаф.

Рабочие элементы:

a. Автоматический ковшовый элеватор для подъема топлива: располагается в передней части корпуса печи и состоит из ковша для топлива, направляющей рельсовой рамы, опорной платформы, подъемного устройства и редуктора. При помощи данного элеватора топливо в ковшах автоматически поднимается и разгружается в топливный бак.

b. Механизм автоматической подачи топлива: осуществляет передачу топлива в корпус печи. Под колосниковой решеткой располагаются четыре отдельные воздушные камеры. Путем изменения объема воздуха в каждой камере при помощи маховика могут сжигаться различные виды топлива. Механизм оборудован дверцами для выгребания сажи.

c. Корпус печи: состоит из комплекта колосниковых решеток, основной камеры и вторичной камеры. Внутренняя часть камеры сгорания состоит из огнеупорного бетона и имеет топливное заграждение, которое служит для регулировки толщины подушки топлива. Слева и справа от основной камеры имеются противопожарные двери для розжига и визуального контроля за процессом горения. В корпусе печи также имеется подвижная коксующаяся подушка топлива для обеспечения полного сгорания. Вторичная камера оборудована колосником, желобом для золы и смотровым люком. Для очистки воздуха от дыма и газа во вторичной камере имеется пылеулавливающий фильтр-циклон двойной очистки.

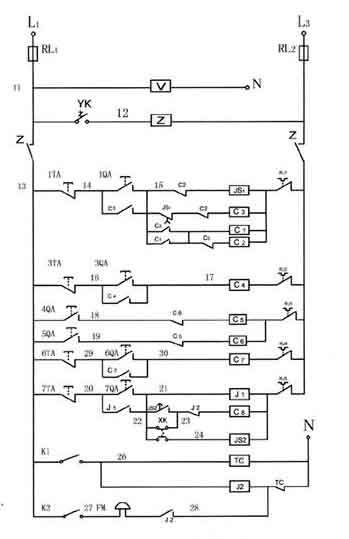

d. Электрошкаф: основные электрические компоненты поставляются компанией France’s Schneider. Основные компоненты: выключатель электропитания, предохранитель с тремя степенями защиты, вольтметр, амперметр, цифровой контроль температуры, устройства защиты от перегрузки и перегрева, реле времени, тепловое реле, некоторые элементы управления для потребления топлива, а также элеватор, вентилятор и воздушный провод. Ниже приведена схема электрической системы:
Регулирование температуры выпускаемого газа:

Мгновенная регулировка осуществляется с помощью вращающейся воздушной крышки, расположенной на выходе вторичной камеры. Стабильное регулирование необходимо для изменения потребления топлива и объема нагнетаемого воздуха. Для повышения или понижения температуры следует уменьшить период потребления топлива или увеличить объем. Период подачи может быть установлен в диапазоне от 0 до 5 минут. Температура выпускаемого газа может находиться в диапазоне 800°C ± 20°C. Печь при работе в обычном режиме находится под незначительным отрицательным давлением. Температура поверхности не должна превышать температуру окружающей среды более чем на 30°C.

Технические параметры печи RSL- I

Теплопроизводительность 104кдж/ч			60
Теплотворная способность деревянного блока  104ккал/ч			3500
Теплотворная способность деревянного блока			Автоматический
Потребление блока кг			205-235
Тепловой КПД %			75
Температура выхлопа из печной трубы °C			700-800
Выпускаемый объем воздуха 103м3/ч			7-14
Тип программирующего двигателя преобразования частоты			YVP80M1
вытяжный вентилятор	тип		Y5-47NO.5C
	Мощность	7.5 кВт	Cкорость вращения	2900 об/мин
	Ветровой напор	2264 Па	Объем воздуха	5360м3/ч
вентилятор	тип		4-72-12NO.3.2A
	Мощность	2.2 кВт	Скорость вращения	2900 об/мин
	Ветровой напор	1025 Пa	Объем воздуха	2210 м3/ч
Габаритный размер  мм×мм×мм			4730*1940*3042
Вес			8000 кг
